Благодаря своей уникальной геометрии,U-образные трубы из нержавеющей стали(обычно аустенитные марки, такие как 304, 316, 321, 347H, 310S и т. д.) сталкиваются с более сложными проблемами во время термообработки, чем прямые трубы,-такие как неравномерное распределение напряжений и склонность к росту зерен в изогнутых секциях. Правильная термическая обработка имеет решающее значение для обеспечения стабильности размеров, коррозионной стойкости и механических свойств. Стандартные процессы термообработки аустенитных нержавеющих сталей включают обработку на раствор, отжиг для снятия напряжений, стабилизирующую обработку и термообработку, предназначенную для устранения сигма-фазы (σ).

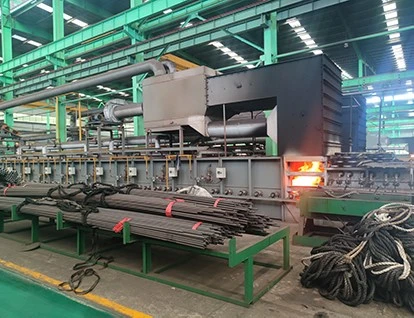

Процесс термообработки прямой трубы из нержавеющей стали
1. Каковы методы термической обработки аустенитной нержавеющей стали?
I. Обработка раствором
Обработка раствором — это процесс термообработки, при котором детали из нержавеющей стали нагреваются до температуры раствора (1050–1100 градусов). Это позволяет всем карбидам-а также любому мартенситу, образовавшемуся во время холодной обработки-, полностью раствориться и превратиться в аустенит. Затем материал быстро охлаждают, чтобы сохранить эту однофазную высокотемпературную-микроструктуру при комнатной температуре. Такая термообработка обеспечивает самое мягкое состояние с наибольшей пластичностью.
II. Лечение стресса
Внутренние напряжения, возникающие при холодной обработке, можно устранить с помощью низкотемпературного-отжига (275–450 градусов в течение 0,5–2 часов). После такой обработки механические свойства улучшаются; однако удлинение остается неизменным.
III. Стабилизирующее лечение
Чтобы предотвратить межкристаллитную коррозию, в аустенитные стали добавляют небольшие количества титана или ниобия, после чего следует процесс, известный как стабилизационная обработка. Эта обработка включает нагрев материала до 900 градусов, в результате чего большая часть карбидов хрома растворяется. Растворенный углерод затем соединяется с титаном или ниобием, образуя соединения TiC или NbC, которые более стабильны, чем карбиды хрома,-тем самым предотвращая осаждение карбидов хрома на границах зерен. Такая обработка не оказывает существенного влияния на механические свойства.
IV. Термическая обработка для удаления σ-фазы
В аустенитных сталях с высоким-хромом и недостаточным содержанием никеля термообработка может привести к образованию σ-фазы, что приводит к снижению ударной вязкости стали (значения ak). Для этого класса сталей интервал температур образования σ-фазы составляет примерно 500–970 градусов. Избегая этого температурного диапазона образования и нагревая материал до еще более высокой температуры, σ-фаза может быть преобразована в высокотемпературную ферритную фазу, тем самым восстанавливая ударную вязкость материала.
2. Каковы рекомендуемые термические обработки холодно-формованных U-стальных труб?
Для труб из аустенитной нержавеющей стали U-формы термическая обработка в первую очередь служит следующим целям:
Снятие стресса: Для устранения остаточных внутренних напряжений, возникающих во время процессов холодной и горячей обработки,-таких как изгиб, сварка и правка,-тем самым предотвращая коррозионное растрескивание под напряжением и повышая стабильность размеров.
Оптимизация коррозионной стойкости: Обработка раствором для растворения карбидов, которые могли осаждаться на границах зерен, тем самым восстанавливая оптимальную коррозионную стойкость материала, особенно его устойчивость к межкристаллитной коррозии.
Смягчение и повышение пластичности: Для восстановления микроструктуры,-которая могла затвердеть в результате холодной обработки-до размягченного состояния; это приводит к созданию однородной однофазной аустенитной структуры, улучшает пластичность и ударную вязкость материала и облегчает последующую обработку или применение.
В зависимости от конкретных целей термообработки U-трубы в основном подвергаются следующим двум процессам:
I. Обработка раствором (полный отжиг)
Это наиболее комплексная форма термообработки, которая применяется в ситуациях, требующих максимальной коррозионной стойкости и оптимальной пластичности.
А. Цель: Для полного растворения выделенных фаз-таких как карбиды и сигма (σ) фазы-в аустенитной матрице, тем самым достигая однородной однофазной микроструктуры и полностью устраняя все напряжения,-вызванные обработкой.
Б. Ход процесса:
- Нагрев: Быстро нагрейте U-трубку до температуры от 1050 до 1150 градусов. Выбор конкретной температуры должен учитывать марку стали (например, молибденовые-подшипниковые стали требуют более высоких температур) и необходимость предотвращения чрезмерного укрупнения зерна.
- Замачивание: Время замачивания рассчитывается в зависимости от толщины стенки и обычно составляет от 1 до 1,5 минут на миллиметр. Например, для U-трубки с толщиной стенок 4,5 мм потребуется время вымачивания примерно 5–7 минут. Очень важно обеспечить, чтобы все секции U-трубки-особенно изогнутые секции-равномерно достигали заданной температуры.
- Охлаждение: Быстрое охлаждение является критически важным шагом. Трубы должны быть быстро закалены в воде (или охлаждены распылением-в случае тонкостенных-трубок), чтобы подавить повторное осаждение карбидов в диапазоне температур сенсибилизации (от 850 до 400 градусов). Для U-трубок необходимо спроектировать специальные приспособления или специальные схемы потока воды, обеспечивающие равномерное и быстрое охлаждение как внутреннего, так и внешнего радиусов изгиба, тем самым предотвращая возникновение новых остаточных напряжений при неравномерном охлаждении.
II. Стресс-Рельефный отжиг (Низко-отжиг)
Этот процесс применяется, когда основной задачей является устранение остаточных напряжений и когда требования к стойкости к межкристаллитной коррозии не являются особенно строгими.
А. Цель: Для частичного снятия остаточных напряжений, тем самым повышая стабильность размеров и устойчивость к коррозионному растрескиванию под напряжением, одновременно избегая чрезмерного размягчения материала или возникновения значительной деформации.
Б. Ход процесса:
- Нагрев: Нагрейте трубки до относительно низкой температуры от 275 до 450 градусов.
- Замачивание: Поддерживайте температуру (замачивание) в течение от 0,5 до 2 часов.
- Охлаждение: Охлаждайте медленно, обычно путем охлаждения в печи или воздушного охлаждения. Этот процесс оказывает минимальное влияние на размерную целостность (деформацию) U-трубок.
3. Каковы основные меры предосторожности при термообработке U-труб?
Для труб U-формы из аустенитной нержавеющей стали обработка раствором является предпочтительным процессом для обеспечения комплексных характеристик,-особенно коррозионной стойкости; однако решающим элементом является достижение быстрого и равномерного охлаждения для предотвращения выделения карбидов. И наоборот,-отжиг для снятия напряжения служит компромиссным решением,-используемым при определенных требованиях-, которое приводит к меньшей деформации и снижению энергопотребления. В производственной практике процесс термообработки должен быть научно сформулирован и строго контролироваться с учетом конкретного сорта материала, размеров, истории обработки и предполагаемых условий эксплуатации U-образных труб.
I. Равномерное отопление: Изогнутая часть U-образной трубы может нагреваться в печи неравномерно; поэтому для обеспечения однородного температурного поля необходимо правильное размещение или использование циркуляционных вентиляторов.
II. Предотвращение деформации: При повышенных температурах U-образные трубы подвержены деформации под собственным весом. Для поддержания их в соответствующем положении следует использовать специальные опоры или приспособления.
III. Быстрое и равномерное охлаждение: Это представляет собой самую большую проблему при обработке раствором труб U-образной формы. Идеальный метод охлаждения предполагает быстрое и равномерное течение охлаждающей среды (воды) как по внутренней, так и по внешней поверхности трубки. На практике этого можно достичь, впрыскивая воду под давлением с одного конца и позволяя ей выходить с другого; этот метод гарантирует отсутствие образования «застойных зон» или паровых пленок внутри изогнутой секции, тем самым способствуя быстрому охлаждению по всей трубе.
IV. Запись параметров процесса: Данные о каждом цикле термообработки,-включая скорость нагрева, пиковую температуру, время выдержки и метод охлаждения-должны строго регистрироваться, чтобы облегчить отслеживание и контроль качества.
