Описание продукции
Технические характеристики продукта
| Стандарты | АСТМ Б338/АСМЕ СБ338 |
| Марки стали | Оценка1 Оценка 2/2H Оценка3 Оценка7/7H Оценка9 Оценка11 Оценка12 Оценка13 Оценка14 Оценка15 Оценка16/16H Оценка17 Оценка18 Оценка26/26H Оценка27 Оценка28 Оценка31 Оценка33 Оценка34 Оценка35 Оценка36 Оценка37 Оценка38 Оценка39 |
| Эквивалентные стандарты | ASTM B337 (бесшовная), ASTM B862 (сварная труба) |
| Внешний диаметр (НД) | 1,125", 2", 2,5", 3" или ½" - 8" |
| Толщина стенки (WT) | 0,5 мм - 12 мм( 0,02" – 0,5") |
| Длина | 6/12 м или по индивидуальному заказу |
| Обработка поверхности | Маринованный |
| Производственный процесс | Холодный рисунок |
| Состояние | Отожженный (M), снятый стресс |
В воздухе или кислородсодержащих- средах на поверхности титановых материалов самопроизвольно образуется плотная пассивирующая пленка TiO₂; эта пленка способна выдерживать высокие концентрации хлорид-ионов (до 60 000 мг/л-) в агрессивной среде, которая в 5–6 раз более агрессивна, чем та, которую может выдержать нержавеющая сталь.
Титан имеет теплопроводность 17 Вт/(м·К), тогда как алюминиевая латунь - 100 Вт/(м·К), а мельхиор 70/30 - 29 Вт/(м·К); таким образом, титан обладает самой низкой теплопроводностью среди этих материалов. Однако при использовании тонкостенных титановых трубок-их характеристики теплопередачи-хотя и уступают показателям алюминиевой латуни,-сопоставимы с показателями медно-никелевого сплава 90/10 и превосходят показатели медно-никелевого сплава 70/30.
Поскольку морская вода часто содержит взвешенный ил и морские организмы, эти вещества имеют тенденцию накапливаться на внутренних поверхностях и концах трубок теплопередачи, что приводит к эрозии трубок из медного сплава; кроме того, медные сплавы подвержены коррозии, вызванной ионами бромида (Br⁻), присутствующими в морской воде. Напротив, титановые трубки TORICH с внешним диаметром 1,125 дюйма, 2 дюйма, 2,5 дюйма, 3 дюйма не страдают от этих проблем, поскольку пассивационная пленка, присущая титановым материалам, обеспечивает естественную устойчивость к прикреплению морских организмов.
Индивидуальные услуги
- Для трубок, предназначенных для использования в конденсаторах и теплообменниках, доступны услуги U-сгибания.
- Обработка поверхности включает травление и пассивацию, яркий отжиг, внутреннюю и внешнюю зеркальную полировку, а также нанесение-защитных покрытий.
- Мы также обеспечиваем подготовку торцов, такую как скашивание фасок под сварку (тип V-/тип U-), нарезание резьбы (NPT/BSPT), предварительное изготовление фланцев, развальцовка/обжимка и обработка концов-расширением труб, чтобы свести к минимуму строительные работы на-площадке.
Химические композиции
| Оценка | Ти | Ал | V | Фе | O | C | N | H | ПД |
| 2 класс | Баланс | - | - | Меньше или равно 0,30 | Меньше или равно 0,25 | Меньше или равно 0,08 | Меньше или равно 0,03 | Меньше или равно 0,015 | - |
| 3 класс | Баланс | - | - | Меньше или равно 0,30 | Меньше или равно 0,35 | Меньше или равно 0,08 | Меньше или равно 0,05 | Меньше или равно 0,015 | - |
| 7 класс | Баланс | - | - | Меньше или равно 0,30 | Меньше или равно 0,25 | Меньше или равно 0,08 | Меньше или равно 0,03 | Меньше или равно 0,015 | 0.12–0.25 |
Механические свойства
| Свойство | Предел прочности | Предел текучести | Удлинение | Твердость | Плотность | Модуль упругости |
| 2 класс | Больше или равно 345 МПа | Больше или равно 275 МПа | Больше или равно 20 % | ~160 ГБ | 4,51 г/см³ | 103 ГПа |
| 3 класс | Больше или равно 450 МПа | Больше или равно 380 МПа | Больше или равно 18 % | ~200 ГБ | 4,51 г/см³ | 103 ГПа |
| 7 класс | Больше или равно 345 МПа | Больше или равно 275 МПа | Больше или равно 20 % | ~160 ГБ | 4,51 г/см³ | 103 ГПа |
Возможные альтернативные оценки
- Для недорогих-применений с низким-давлением подходящим выбором является чистый титан класса 1 по ASTM, который обеспечивает превосходную пластичность и на 6–10 % дешевле, чем класс 2. Он хорошо-подходит для не-несущих-тонкостенных труб-трубопроводов-, таких как контрольно-измерительные линии и пробоотборные трубки,-хотя его производительность ниже. прочность исключает его использование в магистральных трубопроводах-высокого давления.
- Для экстремальных условий эксплуатации, включая высокую-морскую воду, кислую среду нефти и газа или склонность к щелевой коррозии, рекомендуется класс 7 по ASTM; хотя его стоимость превышает стоимость класса 2, он обеспечивает значительно более длительный срок службы.
- Для условий с высоким-давлением, глубокой-морской средой и тяжелыми-применениями, связанными с высокой вибрацией, предпочтительным вариантом является класс 9 по ASTM; Обладая прочностью на растяжение в 1,8 раза выше, чем у класса 2, он идеально подходит для трубопроводных систем высокого-давления и оборудования, устойчивого-давления моря-глубокой глубины.
области применения
- Бесшовные титановые трубы диаметром 1,125-дюйма подходят для ответвлений морской воды для охлаждения морской воды, линий отбора проб контрольно-измерительных приборов, пожаробезопасных и спасательных трубок, трубопроводов морской воды для подводных роботов ROV, трубок для морских приборов мониторинга и аналогичных применений.
- Бесшовные титановые трубы диаметром 2-дюйма подходят для пучков теплообменников в небольших- и средних системах опреснения морской воды, трубопроводах для очистки воды в жилых помещениях морских платформ и вспомогательных трубопроводах для подводного оборудования.
- Бесшовные титановые трубы диаметром 2,5 дюйма подходят для основных линий охлаждения морской водой в главных и вспомогательных судовых двигателях, контуров охлаждения морских ветроэнергетических платформ и трубопроводов для кислых сред на морских нефтегазовых платформах.
- Бесшовные титановые трубы диаметром 3-дюйма подходят для главных коллекторов охлаждения на крупных судах и военных кораблях, основных линий пожаротушения-морской воды на морских платформах, контуров аварийного охлаждения, линий забора морской воды высокого-давления для крупномасштабных опреснительных установок и подобных применений.

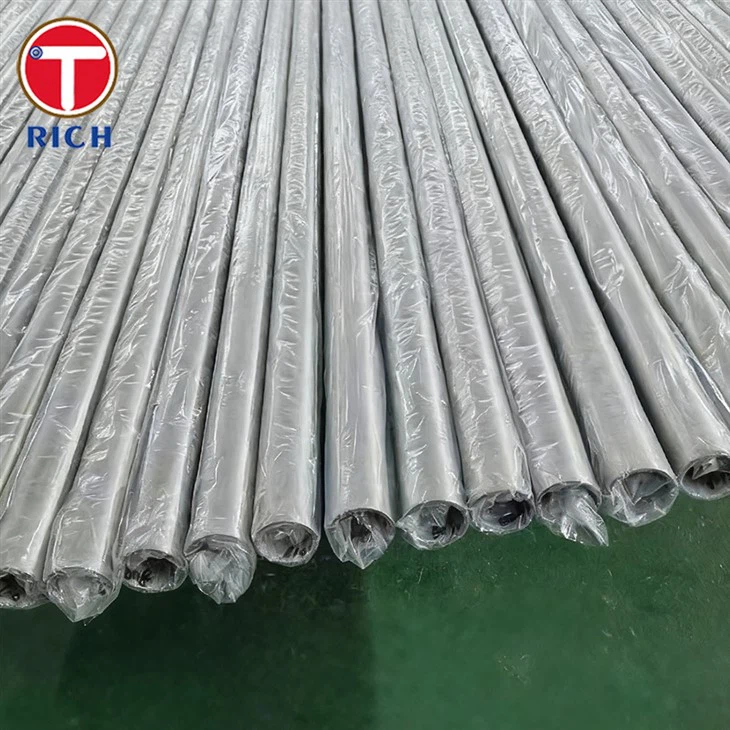

Выставка продуктов
Испытательное оборудование
Заводское оборудование
Травильное оборудование
Пакет продуктов
Часто задаваемые вопросы
Вопрос: Можете ли вы предоставить сертификацию классификационного общества?
О: Мы можем предоставить стороннюю сертификацию-от крупнейших классификационных обществ,-включая ABS, DNV GL, LR, BV и CCS,-сопровождаемую сертификатами EN 10204 3.2, тем самым удовлетворяя требованиям классификации и приемки морских судов и морских платформ.
Вопрос: Можете ли вы изготовить не-стандартные длины и изогнутые трубы?
О: Мы поддерживаем резку фиксированной-длины до 12 метров и можем изготовить трубы холодного-изогнутия (радиусы 1D–5D), а также U-образные трубы теплообменника. Торцевую фаску и резьбу также можно настроить, чтобы свести к минимуму строительные работы на-площадке.
Вопрос: Какую максимальную температуру морской воды выдерживают ваши продукты?
О: Бесшовные титановые трубы Gr2 выдерживают температуру морской воды до 100 градусов в течение длительного времени, а трубы Gr7 выдерживают высокую-температуру морской воды до 150 градусов без риска коррозионного разрушения.
